高溫高壓球閥參數概述

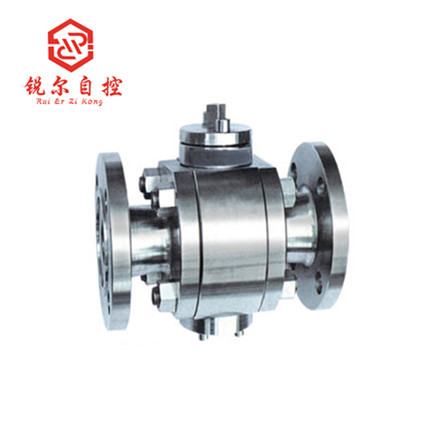

Q41N/Q61N軟密封高壓焊接球閥主要是由對焊或承插焊鍛鋼高壓球閥閥體組成，該閥閥體材質均經過硬質及防腐處理，提高了閥體的強度，具有極好的耐壓耐磨特點。且高壓焊接球閥所有部件均為鍛件采用下裝式閥桿,設備倒密封結構,采用鑲嵌式閥座,閥座背后設備O型圈,確保介質不外漏,密封面采用尼龍 1010,它的磨擦系數通常為巴氏合金的1/3，因此它是一種自然滑性材料。但抗彎曲強度和沖擊強度及較高的延性，與金屬不相上下。使結構更加緊湊且便于裝配，廣泛適用于液壓油，水，高壓氣體等介質。

【Q41N、Q61N鍛鋼高壓球閥-產品說明】

1.本產品所有部件均為鍛件
2.采用下裝式閥桿,設備倒密封結構
3.采用鑲嵌式閥座,閥座背后設備O型圈,確保介質不外漏
4.密封面采用尼龍 1010,它的磨擦系數通常為巴氏合金的1/3，因此它是一種自然滑性材料。但抗彎曲強度和沖擊強度及較高的延性，與金屬不相上下

【Q41N、Q61N鍛鋼高壓球閥-主要零件材料】

零件名稱	閥體	法蘭	閥座閥桿、球	密封圈	雙頭螺栓	O形圈
材料	45	35	2Crl3	尼龍 1010	35CrMO	丁晴橡膠

【Q41N、Q61N鍛鋼高壓球閥-主要技術參數】

型號		Q41N-160	Q41N-320	Q61N-160	Q61N-320
公稱壓力 PN(MPa)		16.0	32.0	16.0	32.0
試驗壓力 (Mpa)	殼體	24.0	48．O	24.0	48.0
	密封(液)	17.6	35.2	17.6	35.2
	密封(氣)	0.6
適用溫度		-40～80
適用介質		水、油品、氦、氫、氨等

【Q41N、Q61N鍛鋼高壓球閥-主要外形尺寸】

型號	公稱通徑 DN(mm)	L	L1	D	D1	M	D2	Z-φd	b	H	LO	重量 (kg)
Q41N-160		210	52	95	60	M24×2	18	3-18	20	77	220	5
	15	230	62	95	60	M24×2	20	3-18	20	85	220	6
	20	240	73	105	68	M33×2	28	3-18	20	94	250	8
	25	260	77	105	68	M33×2	28	3-18	22	100	250	10
	32	300	100	115	80	M42×2	38	4-18	24	120	300	19
	40	350	110	165	115	M52×2	48	6-26	30	150	400	26
	50	400	130	165	115	M64×3	58	6-26	32	165	400	39
	65	490	140	200	145	M80×3	74	6-29	40	180	500	53
	80	580	150	225	170	M100×3	94	6-33	50	200	600	76
	100	620	178	260	195	M125×4	115	6-36	60	245	800	130
Q41N-320	10	210	52	95	60	M24×2	18	3-18	20	77	220	5
	150	230	62	105	68	M33×2	28	3-18	20	85	220	6.5
	20	240	73	105	68	M33×2	28	3-18	20	94	250	8
	25	260	77	115	80	M42×2	35	4-18	25	100	250	11
	32	300	100	135	95	M48×2	41	4-22	30	120	300	21
	40	350	110	165	115	M64×2	47	6-26	35	150	400	28
	50	400	130	200	145	M80×3	70	6-29	40	165	450	41
	65	490	140	225	170	M100×3	90	6-33	50	180	500	56
	80	580	150	260	195	M125×4	112	6-36	55	200	600	79
	100	620	178	300	235	M155×4	135	8-36	65	245	800	134

型號	公稱通徑DN(mm)	尺寸						重量 (kg)
型號	公稱通徑DN(mm)	L	L1	D	D1	H	Lo	16.MPa	32.0MPa
Q61N-160 Q61N-320	10	150	60	90	18	58	220	4	4.5
	15	170	70	100	23	62	220	4.5	5
	20	190	80	110	29	7S	250	6.5	7
	25	205	95	115	36	80	250	8	9
	32	230	110	150	43	96	300	16	18
	40	260	120	170	49	111	400	22.5	24
	50	330	140	200	61	128	400	35	38
	65	360	150	225	80	180	500	48	52
	80	380	160	270	105	200	600	67	72
	100	430	188	320	118	245	800	116	124
