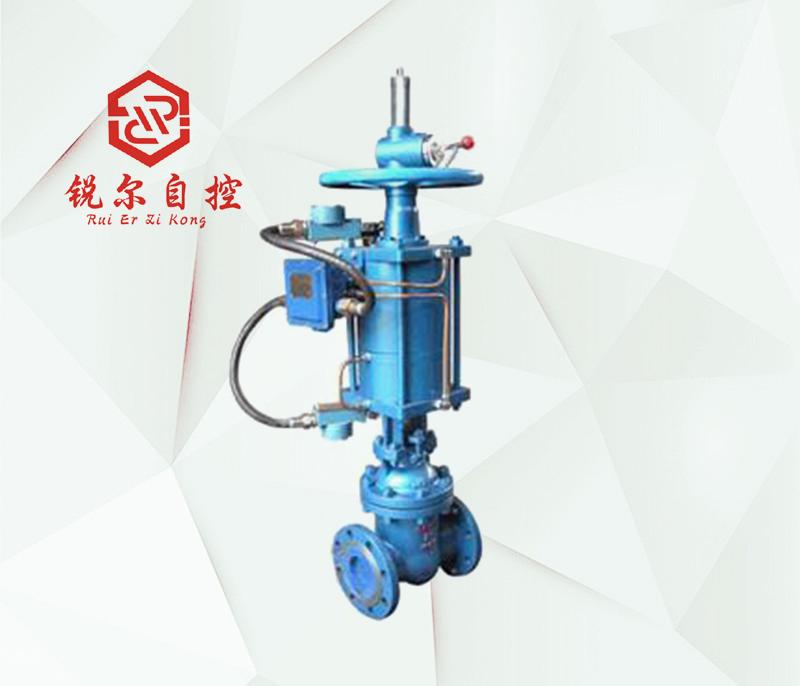

上海銳爾Z641H氣動法蘭閘閥概述： 銳爾Z641H氣動法蘭閘閥是由氣動執行器及手動法蘭閘閥組成。氣動法蘭閘閥由于采用雙層氣缸結構，與單氣缸式氣動閘閥相比，提升力增大了一倍。閥門具備緩沖機構，能有效地減速輕了關閉閥門時，活塞下行沖擊而造成的閥板車密封面和閥體密封面的磨損，也能避免閘板卡死的現象。
上海銳爾Z641H氣動法蘭閘閥參數： 產品名稱：氣動法蘭閘閥 產品型號：Z641H 產品口徑：DN50～600mm 工作壓力：1.6MPA -6.4MPA 工作溫度：-196℃至500℃ 適用介質：水、油品、蒸汽等 連接方式：法蘭 閥體材質：HT200、WCB、CF8、CF3、CF8M、CF3M 閥板材質：WCB+304、CF8、CF3、CF8M、CF3M 閥蓋材質：HT200、WCB、CF8、CF3、CF8M、CF3M 閥桿材質：2Cr13、304、316、316L 墊 片：聚四氟乙烯、金屬石墨墊片 壓 蓋：HT200、WCB、CF8、CF3、CF8M、CF3M 填 料：柔性石墨、V型聚四氟乙烯填料 支 架：HT200、WCB、CF8、CF3、CF8M、CF3M 上海銳爾Z641H氣動法蘭閘閥結構特點： 1、 本閥主要由閥體、閥蓋、閘板、閥桿、密封圈、雙層氣缸及其活塞、活塞桿、隔板連同緩沖機構、手動機構、氣動-手動轉換裝置和閥蓋填料裝置等部分組成。
2、上活塞行至行程上端可頂上上回訊器，使之發訊；下活塞行之行程下端可頂下下回訊器，使之發訊，以作為閘閥開閉信息在中央操作室的模擬儀表盤上進行顯示。
3、手輪上部的外伸指示桿的上升和下降，標志著該閥的閘板是處于提升狀態還是下降狀態。閘閥關閉時，外伸指示桿位于最低位置；反之，閘閥全開時，外伸指示桿位于最高位置。此即為本閥啟閉狀態的現場指示。
4、氣缸蓋上部裝有氣動-手動轉換裝置。將轉換手柄順時針方向提轉到“氣動”定位孔定位，閘閥處于氣動操作狀態；反之，將轉換手柄逆時針方向提轉到“手動”定于孔處定位，閘閥即可進行手動操作。帶錐齒輪的手柄轉換方向相反。 手動操作閘閥時，手輪旋向和普通手動閥一樣，即順時針轉為關，逆時針轉為開。帶錐齒輪轉動的相反。 銳爾閥門提醒您安裝注意事項及要點: 1、手輪、手柄及傳動機構均不允許作起吊用，并嚴禁碰撞。
2、帶有旁通閥的閥門在開啟前應先打開旁通閥（以平衡進出口的壓差及減小開啟力)。
3、帶傳動機構的閘閥，按產品使用說明書的規定安裝。
5、如果閥門經常開關使用,每月至少潤滑一次。
6、安裝位置、高度、進出口方向必須符合設計要求，連接應牢固緊密。
7、安裝在保溫管道上的各類手動閥門，手柄均不得向下。
8、帶傳動機構的閘閥，按產品使用說明書的規定安裝。
9、閥門安裝前必須進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB12220的規定。對于工作壓力大于1.0MPa及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗壓力在試驗持續的時間應符合GB50243標準要求，以閥瓣密封面無滲漏為合格。
