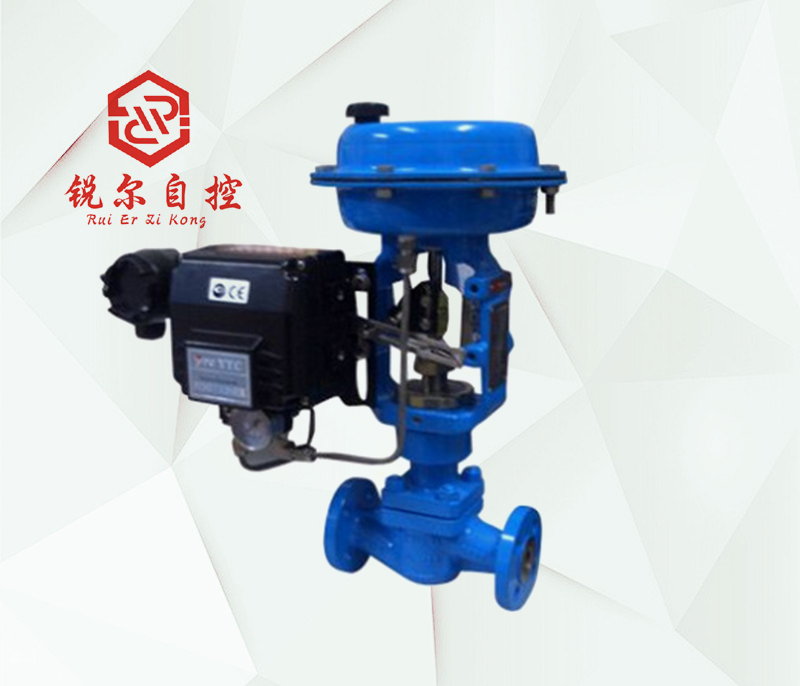

一、HCP氣動平衡籠式單座調節閥概述 HCP氣動平衡籠式單座調節閥是CV3000系列產品之一。HCP平衡籠式單座調節閥是一種改進型壓力平衡式調節閥，該閥在閥塞或套筒上使用了高性能的密封環，有效地提高了泄漏等級。閥結構緊湊,有呈S流線型的通道，還設有一個改善套筒周圍流體平衡流動的導流翼，使其壓降損失小,流量大，可調范圍廣，流量特性精度高，符合IEC534-2-1976標準。調節閥動態穩定好，噪音底，空化腐蝕小。調節閥配用多彈簧薄膜或氣缸執行機構，其結構緊湊，輸出力大。
| 閥體型式 | 直通籠式單座鑄造球型閥 |
|---|
| 公稱通徑 | 32、40、50、65、80、100、125、150、200、250、300、350mm |
|---|
| 公稱壓力 | ANSI 125、150、300、600；JIS 10、16、20、30、40K；PN1.6、4.0、6.4MPa |
|---|
| 連接型式 | 密封面型式 | FF、RF、RJ、LG、MFM |
|---|
| 法蘭標準 | JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等 |
|---|
| 焊接標準 | 嵌接焊SW(32~50mm)；對接焊BW(65~350mm) |
|---|
| 材料 | 鑄鋼(ZG230-450)、鑄不銹鋼(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16)鈦等 |
|---|
| 上閥蓋 | 常溫型 | -5～+230℃ |
|---|
| 伸長I型 | +230～+566℃ |
|---|
| 伸長II型 | -100～-45℃ |
|---|
| 伸長III型 | -196～-100℃ |
|---|
| 壓蓋型式 | 螺栓壓緊式 |
|---|
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料 |
|---|
| 閥芯形式 | 帶組合密封圈或活塞環的壓力平衡式閥芯 |
|---|
| 流量特性 | 金屬閥座 | 等百分比特性(%)和線性特性(L) |
|---|
| 軟閥座 |
|---|
| 材料 | 不銹鋼、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等 |
|---|
| 執行器型式 | HA多彈簧薄膜執行機構、VA6單作用氣缸活塞執行機構、VP雙作用氣缸活塞執行機構 |
|---|
| 膜片材料 | 乙丙橡膠夾尼龍布、丁腈橡膠夾尼龍布 |
|---|
| 彈簧范圍 | 80~240KPa |
|---|
| 供氣壓力 | 280~400KPa(HA型)、400~500KPa(VA6型、VP型) |
|---|
| 氣源接口 | RC1/4"(HA、VA型)、G3/8、1/2"(VP型) |
|---|
| 環境溫度 | -30~+70℃ |
|---|
| 作用形式 | 氣-關式或氣-開式 |
|---|
| 可配附件 | 定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
|---|
| 泄漏量 | 金屬閥座 | 小于閥額定容量的0.01%，符合ANSI B16.104-1976 IV級 |
|---|
| 軟閥座 | 小于閥額定容量的10 ，符合ANSI B16.104-1976 VI級 |
|---|
| 回差 | 帶定位器 | 小于全行程的1% |
|---|
| 不帶定位器 | 小于全行程的3% |
|---|
| 基本誤差 | 帶定位器 | 小于全行程的±1% |
|---|
| 不帶定位器 | 小于全行程的±5% |
|---|
| — | 注：采用標準的V型聚四氟乙烯填料 |
|---|
| 可調范圍 | 50:1 |
|---|
