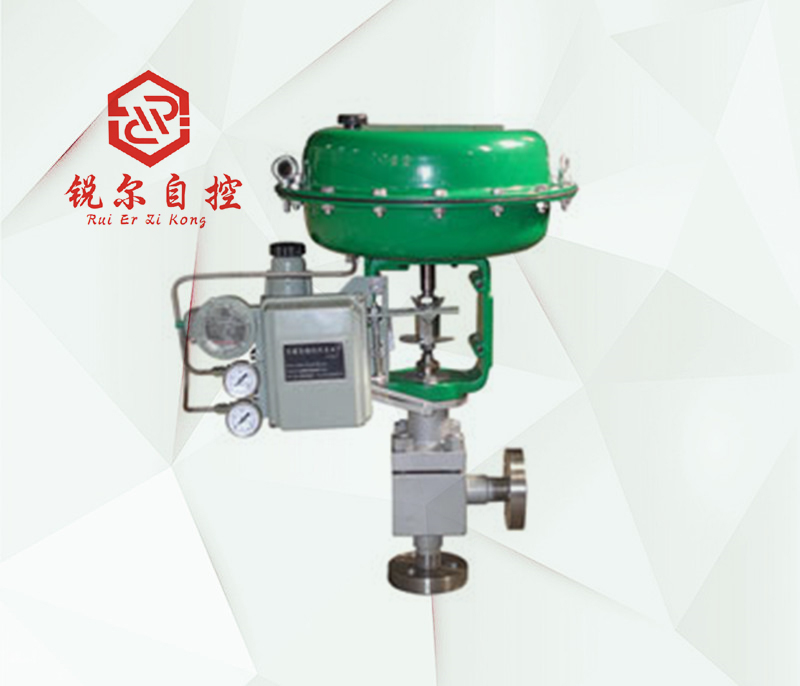

ZMA(B)S-220/320型氣動薄膜高壓角形調節閥是專為高壓系統使用的一種特殊閥門。與氣動或電動（配用電－氣轉換器）調節儀表等連接后，廣泛應用于化肥、石化、電站、輕工等行業中作生產過程的自動調節和遠程控制。
氣動薄膜高壓角形調節閥采用改變訊號壓力來變化閥門的流能截面，從而達到介質流量的改變，完成對所需參數（如壓力、流量、溫度、液位等）的調節。

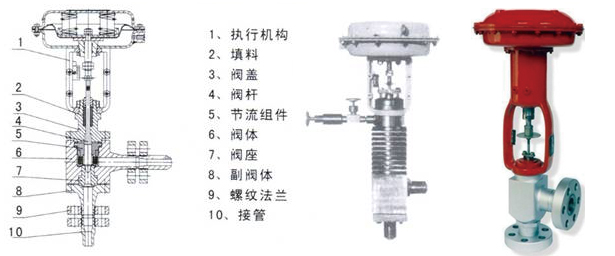

氣動薄膜高壓角形調節閥是專為高壓系統設計的一種閥門，閥的結構型式為角形單座式，閥芯為柱塞閥，用于高壓差條件下的閥芯頭部滲鉻或鑲以硬質合金，以抗高壓條件下的沖刷和氣蝕，提高使用壽命。
氣動高壓調節閥 主要技術參數| 公稱通徑(mm) | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 |
|---|
| 閥座直徑(mm) | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | | 流量系數Kv | 1.6 | 2.5 | 4 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | | 可調范圍 | 30：1 | | 公稱壓力 | 標準產品1.6、4.0、6.4MPa；特殊訂貨10、22、32MPa | | 閥芯形式 | 單座柱塞型閥芯 | | 流量特性 | 直線、等百分比 | | 工作溫度 | 普通型-40～230℃；散熱片型230～450℃，特殊訂貨450～600℃ | | 法蘭標準 | 符合JB78-59、JB79-59標準，JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等生產 |
氣動高壓調節閥 主要零件材料| 零件名稱 | 閥體 | 閥桿 | 閥芯 | 閥座 | 填料 | 壓縮彈簧 | 波紋薄膜 |
|---|
| 材料 | 40鍛鋼
不銹鋼
鉬二鈦 | 2Cr13
不銹鋼
鉬二鈦
| 2Cr13或堆
焊鈷鉻鎢
硬質合金 | 2Cr13或堆
焊鈷鉻鎢
硬質合金
| V形
聚四氟乙烯圈 | 60Si2Mn | 丁睛橡膠
夾尼襯里 |
氣動高壓調節閥 性能指標| 序號 | 項目 | 單位 | 不帶定位器 | 帶定位器 |
|---|
| 1 | 基本誤差 | ％ | ±4 | ±1 | | 2 | 回差 | ％ | 2.5 | 1 | | 3 | 死區 | ％ | 1.5 | 0.1 | | 4 | 允許泄漏量 | ％ | 為C值的0.01％，對C≤4.Q泄≈0 | | 5 | 額定流量系數Kv偏差 | C≤4 | ％ | ±15 | | 流量特性誤差 | C>4 | ％ | ±10 |
氣動高壓調節閥 外形尺寸| 公通徑 (mm) | 6 | 10 | 15 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 |
|---|
| L1(mm) | 100 | 105 | 105 | 120 | 135 | 190 | 225 | 275 | 315 | 365 | 400 | 510 | | L2(mm) | 83 | 90 | 105 | 120 | 135 | 165 | 190 | 215 | 260 | 290 | 300 | 400 | | 薄膜式 | H(mm) | 407 | 406 | 425 | 401 | 493 | 502 | 500 | 630 | 630 | 620 | 848 | 910 | | D(mm) | 285 | 360 | 470 | 620 | | 重量(KG) | 37 | 43 | 46 | 52 | 93 | 160 | 123 | 224 | 297 | 442 | 650 | 780 | | 活塞式 | H(mm) | 527 | 526 | 545 | 521 | 586 | 595 | 593 | 655 | 655 | 645 | 758 | 820 | | D(mm) | 264 | 352 | 490 | | 重量(KG) | 51 | 57 | 60 | 66 | 92 | 105 | 122 | 217 | 290 | 435 | 628 | 758 |
